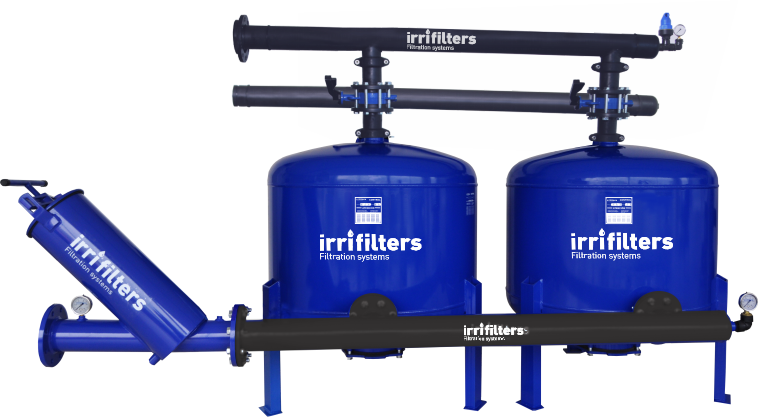

Series ABM

Têtes modulaires filtres à sable manuels

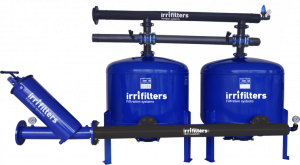

ABM-PNG-adhe
crepi
colect
medida boca4

Caractéristiques techniques

  • Efficacité de filtration: Purification maximale de l’eau.
  • Méthode de nettoyage: Robinets manuels
  • Large gamme: Diamètres : 700 – 800 – 950 – 1 200 mm
  • Répartiteur inférieur: Large (273 mm) pour un accès facile à l’intérieur du filtre.
  • Bras collecteur/distributeur: Acier au carbone
  • Entretien facile: Nettoyage par contre-lavage.
  • Matériaux de construction: Haute qualité avec traitement anticorrosion pour une durabilité accrue.
  • Raccordements: Différents types de raccordement conformes aux normes internationales
  • Filtre de sécurité: Filtre à mailles/disque à la sortie du collecteur d’eau filtrée.

Fiche technique

SYSTÈME

Filtration produite par la rétention des particules de saleté dans la couche de sable de silice créée dans l’élément filtrant qui longe le lit filtrant, sur toute sa profondeur, idéale pour les eaux à forte charge de solides, d’algues et d’autres matières organiques.

MATÉRIELS DE FABRICATION

  • Corps: Acier au carbone.
  • Collecteurs: Acier au carbone ou polyéthylène.
  • Élément filtrant: Différents types de sable de silice, charbon actif, anthracite, basalte, etc.
  • Système de filtration: Bras/raclettes de collecte en polypropylène.
  • Visserie: Zinguée.
  • Joints: Caoutchouc synthétique nitrile 60° Shore.
  • Système de nettoyage: Rétrolavage manuel.

TRAITEMENT DE SURFACE DE L'ACIER

Les éléments en acier au carbone reçoivent un traitement interne et externe avec un pré-grenaillage de la nuance de surface SA 2.5, puis sont prétraités au phosphate avant de subir une peinture électrostatique avec plusieurs couches de peinture poudre époxy polyester.

ÉLÉMENT FILTRANT

Sable de silice, charbon actif, anthracite, basalte, etc. en différents granulés selon les besoins de filtration.

NETTOYAGE

Le nettoyage s’effectue dans le sens inverse de la filtration : la vanne de vidange est ouverte et toutes les impuretés accumulées sont évacuées. Le système peut être automatisé grâce à des vannes de nettoyage. Le lavage est parfaitement uniforme grâce aux bras collecteurs ou crépines qui recouvrent toute la surface du sable filtrant.

Spécificités techniques

Fonctionne avec tubulure en polyéthylène PEAD, acier recouvert de peinture exopy-polyester ou galvanizée.

Le débit dépend de la qualité de l’eau. Fonctionne avec tubulures, valves, manomètre, ventouses, joints, vis et sable siliceux.
