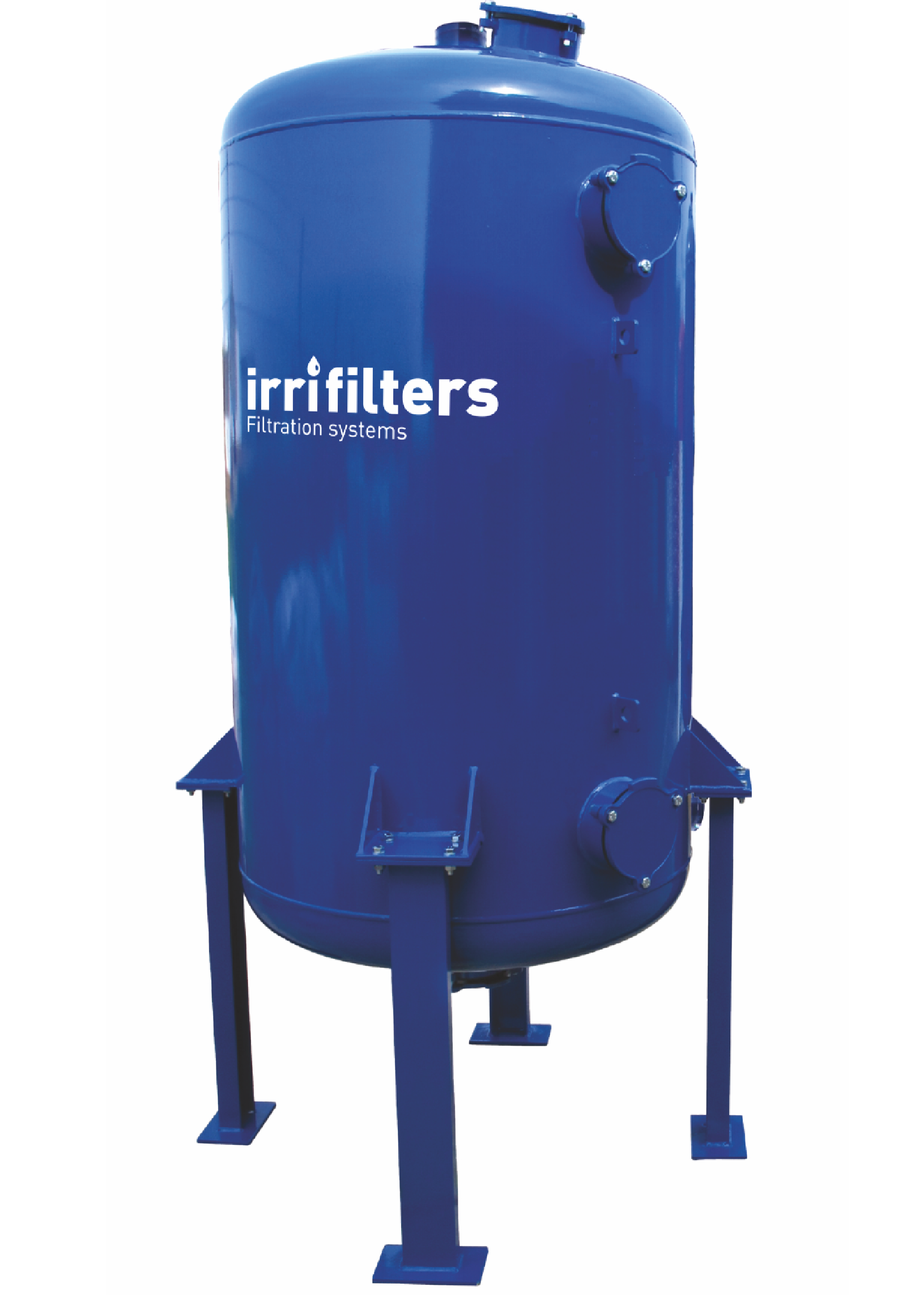

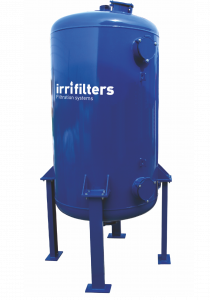

Series AL
Cabezales modulares manuales de arena
INDUSTRIA. Amplio rango de aplicaciones para la industria del acero, papel, automoción, torres de enfriamiento, quimicas….
MUNICIPAL. Procesos para depuradoras de aguas residuales, potabilización, paisajismo, desalinización…
Características generales
- Eficiencia filtrado: Máxima depuración del agua.
- Modo de limpieza: manual o automático
- Amplia gama: diametros de 500 – 700 – 800 – 950 – 1200 – 1500 mm
- Registro Inferior: de gran tamaño (273 mm) para facilitar el acceso al interior del filtro.
- Brazo colector/distribuidor: de acero al carbono
- Mantenimiento sencillo: limpieza por retrolavado.
- Materiales de construcción: de alta calidad con tratamiento anticorrosivo para una mayor durabilidad.
- Conexiones: diferentes tipos de conexión según estandares internacionales
Tipos de arena disponibles
VOLCÁNICA CARBÓN SÍLICE ANTRACITA CRISTAL
Ficha técnica
SISTEMA
Filtración producida por la retención de las partículas de suciedad en el manto de arena silicea creado en el elemento filtrante que contiene a lo largo del lecho filtrante, en toda la profundidad del mismo, ideal para aguas con alta carga de sólidos, algas y demás materias orgánicas.
MATERIALES DE CONSTRUCCIÓN
- Cuerpo: acero al carbono.
- Elemento filtrante: diferentes tipos de arena silicea, carbón activado, antracita, basalto, etc.
- Sistema de filtrado: por brazos colectores / crepinas de polipropileno.
- Tornillos: Zincados
- Juntas: caucho sintético nitrilo 60º Shore
- Sistema de limpieza: Automáticos o Manuales por retrolavado
TRATAMIENTO SUPERFICIAL DEL ACERO
Los elementos de acero al carbono reciben tratamiento interno y externo con un previo granallado de la superficie grado SA 2½, posteriormente son pretratados con fosfato para pasar al pintado electroestático de varias capas de pintura al polvo epoxy poliéster para uso alimentario.
ELEMENTO FILTRANTE
Arena silicea, carbón activado, antracita, basalto, etc en diferentes granulados según necesidades de filtración.
LIMPIEZA
La limpieza se realiza en sentido inverso al de filtración, abriendo la vávula de drenaje y desalojando a través de la misma toda la suciedad acumulada. El sistema se puede automatizar con el empleo de válvulas de limpieza. El lavado se realiza con total uniformidad gracias a los brazos colectores o crepinas que ocupan toda la superficie de la arena filtrante.
Funciona con colectores de polietileno PEAD, acero galvanizado o acero revestido con pintura de poliéster exopy.
Los caudales dependen de la calidad del agua. El sistema de filtración funciona con colectores, válvulas, manómetros, ventosas, juntas y arena de sílice.
