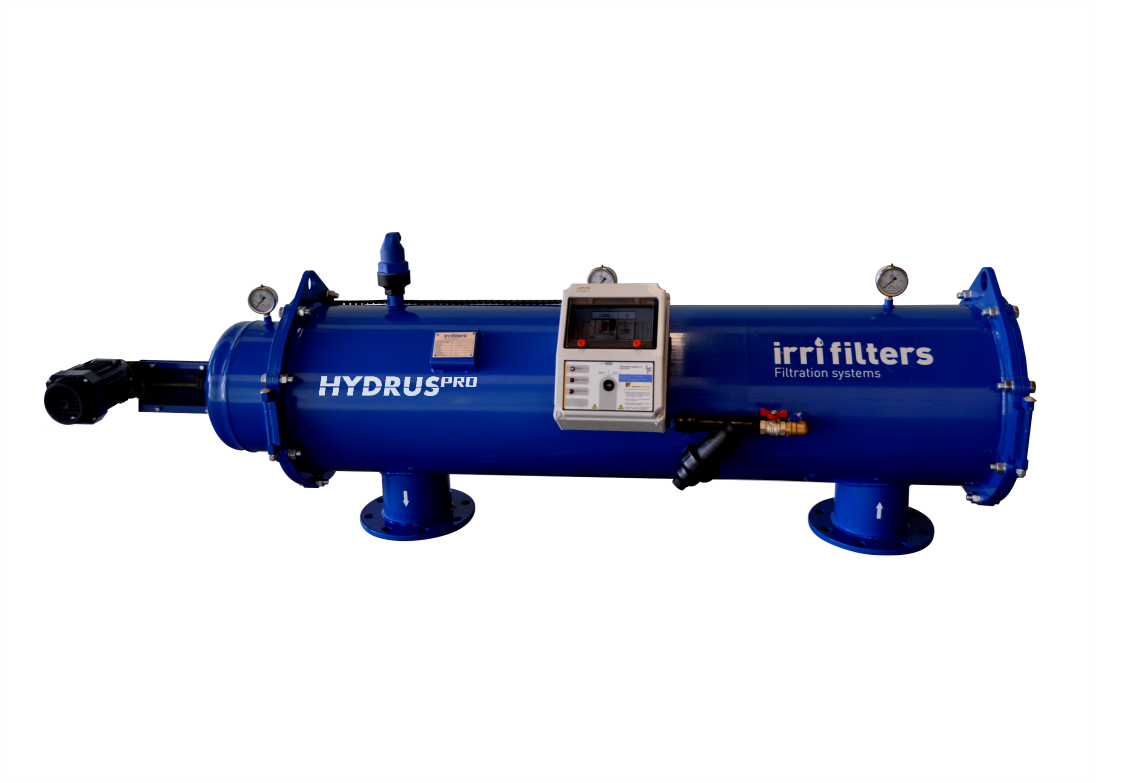

Series 3000 ME-H Filtres à mailles automatiques et électriques
Conception Irrifilters
Caractéristiques techniques
Description
Filtres à mailles hydrauliques/automatiquesIRRIFILTERS.
Le processus de filtration se produit grâce à la séparation de l’eau et des particules en suspension. L’eau s’écoule à travers la cartouche filtrante. La saleté est ainsi retenue à l’intérieur de cette cartouche filtrante.
Quand le filtre à mailles se colmate, cela produit une différence de pression entre le tube d’entrée et le tube de sortie. Cette différence de pression active le lavage automatique. Il est également possible de déclencher le lavage de manière manuelle.
La valve solenoïde actionne le système hydraulique de contrôle en ouvrant la valve de nettoyage. L’eau s’écoule à travers les bouches situées dans le scanner et
est expulsée par la turbine. L’eau entraine ainsi la saleté présente dans les mailles et fait tourner le scanner, ce qui nettoie les mailles filtrantes.
Spécificités techniques
Caudal máximo recomendado | |||||||||
MODELO | CONEXIÓN | ALTA | MEDIA | BAJA | SUPERFICIE DE FILTRACIÓN | ||||
» | m3/h | gpm | m3/h | gpm | m3/h | gpm | cm2 | in2 | |
3ME-H | 3″ – 4″ | 120 | 528 | 70 | 308 | 30 | 132 | 2475 | 381 |
4ME-H | 4″ – 6″ | 240 | 1057 | 140 | 616 | 100 | 440 | 4950 | 762 |
6ME-H | 6″ – 8″ | 360 | 1585 | 210 | 924 | 150 | 660 | 7500 | 1154 |
8ME-H | 8″ – 10″ | 480 | 2113 | 280 | 1233 | 200 | 880 | 9950 | 1531 |
10ME-H | 10″ – 12″ | 600 | 2642 | 350 | 1541 | 250 | 1101 | 12450 | 1916 |
12ME-H | 12″ – 14″ | 720 | 3170 | 420 | 1849 | 300 | 1321 | 14950 | 2315 |
14ME-H | 14″ – 16″ | 830 | 3654 | 460 | 2025 | 330 | 1453 | 17950 | 2762 |
16ME-H | 16″ – 18″ | 980 | 4315 | 500 | 2201 | 400 | 1761 | 19950 | 3070 |
