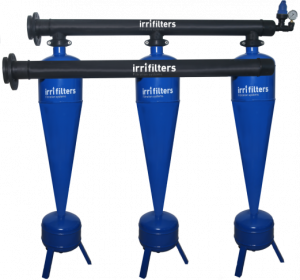

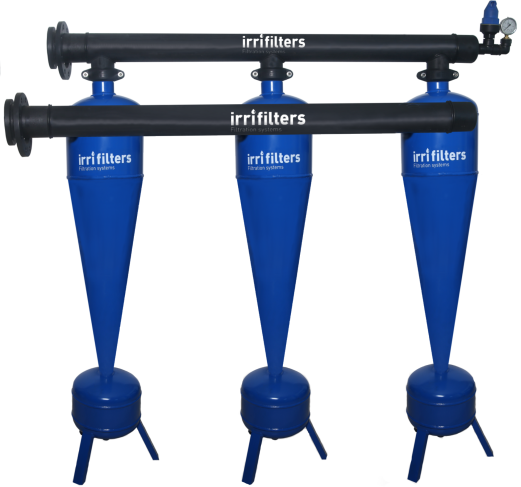

Serie H
Los Hidrociclones se utilizan normalmente para filtraciones de agua con materiales pesados arena o materiales en suspensión más pesados que el agua, en los sistemas de riego. La fuerza centrífuga del hidrociclón hace que los sólidos más pesados que el agua se muevan hacia la pared del cono, haciendo un recorrido en espiral hasta depositarse en el depósito colector de arena por la fuerza de la gravedad.
Estos filtros eliminan las partículas en suspensión debido al efecto centrifugador que provoca el agua en la entrada del cartucho filtrante.
Caudal máximo: 480 m3/h – 2.112gpm.
Presión de trabajo máxima: 8 bar.
Obras realizadas Irrifilters
Previous
Next
Características generales
- Estos filtros son utilizados en todo tipo de instalaciones y sistemas de riego en los que encontramos arenas como sólidos.
- Mínima pérdida de carga.
- Incluye soportes para apoyo en el suelo
- Fabricado en acero galvanizado para conseguir una alta resistencia y durabilidad.
Especificaciones técnicas.
| Caudal máximo recomendado | ||||||
| MODELO | Nº DE FILTROS X DIÁMETRO | CAUDAL MÁXIMO | COLECTORES | |||
| m3/h | gpm | pulgadas | mm | |||
| 2″ | 2H-2 | 2 x 2″ | 50 | 220 | 4″ | 110 |
| 2H-3 | 3 x 2″ | 75 | 330 | 4″ | 110 | |
| 3″ | 3H-3 | 3 x 3″ | 150 | 660 | 6″ | 160 |
| 3H-4 | 4 x 3″ | 200 | 880 | 6″ | 160 | |
| 3H-5 | 5 x 3″ | 250 | 1100 | 6″ | 160 | |
| 3H-6 | 6 x 3″ | 300 | 1320 | 8″ | 200 | |
| 4″ | 4H-2 | 2 x 4″ | 160 | 704 | 6″ | 160 |
| 4H-3 | 3 x 4″ | 240 | 1056 | 8″ | 200 | |
| 4H-4 | 4 x 4″ | 320 | 1408 | 8″ | 200 | |
| 4H-6 | 6 x 4″ | 480 | 2112 | 10″ | 250 | |
