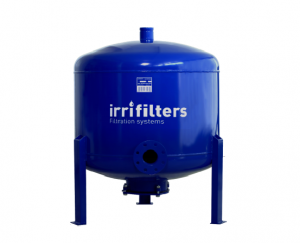

Series A - Filtros de arena
Los Filtros de Arena IRRIFILTERS sistema de filtración en profundidad y con una gran eficiencia para aguas sucias.
Caudal máximo 300 m³/h – 1.320 gpm.
Presión de trabajo: 1,5/10 Bar.
Presión mínima de limpieza: 2,5 Bar.
Obras realizadas Irrifilters
Características generales
Características
Consiste en la separación física entre el agua y los solidos de suciedad que se encuentren suspendidas en el agua.
El agua desciende atravesando el lecho filtrante de arena donde queda toda la suciedad las partículas, sólidos y el sistema filtrante de brazos colectores permite la salida del agua ya filtrada abasteciendo el sistema de riego.
La fase de limpieza se activa cuando el filtro de arena se ensucia y el paso de agua limpia disminuye se produce una diferencia de presión entre la entrada y la salida de agua activando asi el sistema de limpieza automatico o sistema de contralavado.
La fase de limpieza o contralavado se produce invertiendo el sentido del paso del agua haciendo que el agua limpia ascienda arrastrando así toda la suciedad acumulada expulsándolas por el colector de desagüe
Especificaciones técnicas.

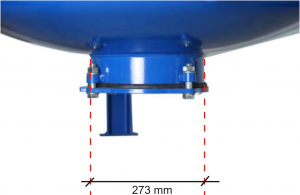

Brazos colectores
| Caudal máximo recomendado | |||||||||||

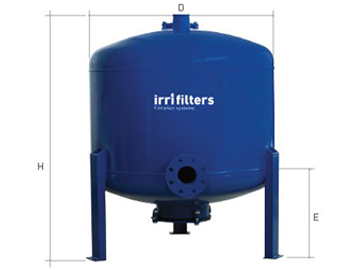

| CAUDAL MÁXIMO | CAUDAL MÁXIMO RECOMENDADO SEGÚN CALIDAD DE AGUA | SUPERFICIE DE FILTRACIÓN | CONEXIÓN | H | D | E | ARENA | ||||
| MODELO | M3/H | GPM | ALTA | MEDIA | BAJA | cm2 | VICTAULIC BRIDA ROSCA | mm | mm | mm | Kg |
| AB700 | 25 | 110 | 15 | 9 | 6 | 3860 | 2″ – V/B | 1053 | 700 | 343 | 150 |
| AB800 | 35 | 154 | 20 | 11 | 8 | 5115 | 3″ – V/R | 1130 | 800 | 443 | 250 |
| AB950 | 50 | 220 | 30 | 18 | 12 | 7100 | 3″ – V/B | 1230 | 950 | 443 | 375 |
| AB1200 | 75 | 330 | 40 | 22 | 16 | 11420 | 4″ – V/B | 1253 | 1200 | 443 | 550 |
| AB1400 | 100 | 440 | 75 | 50 | 35 | 15400 | 6″ – V/B | 1735 | 1400 | 443 | 1800 |
Filtros doble cámara y crepinas
| Caudal máximo recomendado | |||||||||||
| CAUDAL MÁXIMO | CAUDAL MÁXIMO RECOMENDADO SEGÚN CALIDAD DE AGUA | SUPERFICIE DE FILTRACIÓN | CONEXIÓN | H | D | E | ARENA | ||||
| MODELO | M3/H | GPM | ALTA | MEDIA | BAJA | cm2 | VICTAULIC BRIDA ROSCA | mm | mm | mm | Kg |
| AC700 | 25 | 110 | 15 | 9 | 6 | 3860 | 2″ – V/B | 1053 | 700 | 343 | 150 |
| AC800 | 35 | 154 | 20 | 11 | 8 | 5115 | 3″ – V/R | 1130 | 800 | 443 | 250 |
| AC950 | 50 | 330 | 30 | 18 | 12 | 7100 | 3″ – V/B | 1230 | 950 | 443 | 375 |
| AC1200 | 75 | 330 | 40 | 22 | 16 | 11420 | 4″ – V/B | 1253 | 1200 | 443 | 550 |
| AC1400 | 100 | 440 | 75 | 50 | 35 | 15400 | 6″ – V/B | 1735 | 1400 | 443 | 1800 |
Se puede suministrar colectores en polietileno PEAD, acero recubierto en pintura epoxi-poliéster o galvanizado. Los precios incluyen brazos colectores, cron crepinas, consultar presupuesto.
El caudal depende de la calidad del agua. Se suministra con colectores, válvulas, manómetros, ventosas, juntas y tornillos.
